49-tums videoväggsfäste

Detta modulära monteringssystem är exklusivt designat för 49-tums LCD-videoväggpaneler, som stödjer flera skärmar för att bilda stora displayväggar. Jämfört med 46-tumsversionen väger 49-tums paneler mer (20–30 kg styck) och har smalare ramar, vilket ställer högre krav på fästets lastkapacitet och finjusterande precision. Konstruerad med förtjockade profiler och breda finjusteringsmekanismer, garanterar fästet långvarig planhet och stabilitet för stora videoväggar. Den är idealisk för exklusiva konferensrum, märkesutställningshallar, tunnelbaneinformationsskärmar, bakgrundsväggar för stora evenemang och andra scenarier.

Material- och strukturspecifikationer

Varför väljer entreprenörer detta speciella 49-tumsfäste?

Produktfördelar

1. Exakt mellanrumsjustering för 49-tums paneler med ultrasmal ram

49-tumspaneler har i allmänhet smalare ramar än 46-tumspaneler och är mer känsliga för skarvningsfel. Utrustad med brett spektrum av multidimensionell finjustering (vertikal, horisontell, fram-bak och lutningsjustering), stabiliserar fästet mellanrum på 0,5–1,2 mm för sömlösa, splitfria visuella effekter.

2. Hög lastkapacitet mot långtidsavräkning

Enstaka paneler väger upp till 30 kg, och vanliga fästen tenderar att luta framåt upptill eller sjunka ner efter ett halvt års användning. Denna konsol erbjuder en säker lastkapacitet på ≥80 kg, med fördelad laststruktur med flera punkter och bärande stöd i botten. Den klarade seismiska och vibrationssimuleringstester och upprätthåller en stabil struktur under 7×24-timmars kontinuerlig drift.

3. Flexibel layout med horisontell och vertikal blandad installation

Stöder godtyckliga rad- och kolumnkombinationer (2×2, 3×3, 3×4, 1×5, etc.) och blandade horisontella/vertikala matrislayouter. Den golvstående versionen kräver ingen väggborrning, lämplig för marmorväggar, glaspartier och tillfälliga installationer.

4. Oberoende underhåll och snabb borttagning av en panel

Oberoende klämdesign fixerar varje 49-tums panel separat. Felaktigt byte av panel och underhåll av bakre ledningar kräver inte demontering av intilliggande skärmar; Enmansdrift minskar underhållstiden med 70 %.

5. Dolda ledningar för snygg och kompatibel layout

Oberoende kabelrännor är reserverade på sidorna och baksidan av fästet för att separera strömkablar (stark ström) och HDMI/Ethernet-kablar (svag ström), för att undvika signalstörningar och uppfylla standarder för brandsäkerhet och säkerhetsinspektion.

6. Dubbla monteringslägen för olika väggtyper

•Väggmonterad: För betong- och massiva tegelväggar ingår standard M10 expansionsbultar

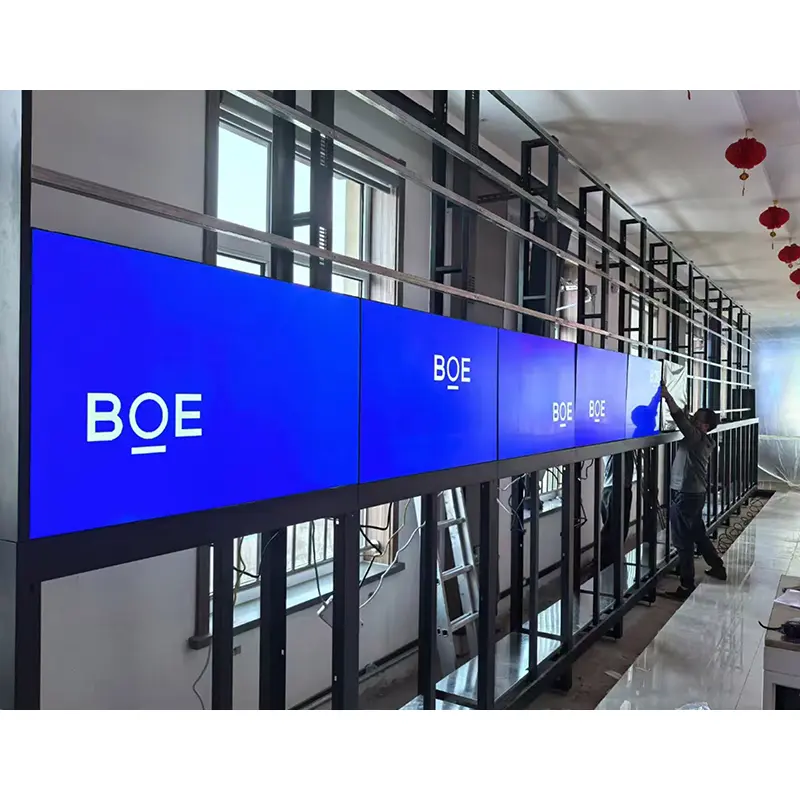

•Golvstående: Valfri bas för icke-borrbara platser som aktivitetscenter, tillfälliga utställningshallar och marmorväggar

Installationssteg

Två arbetare krävs; installationen av en 4-panelssats tar ungefär 2–2,5 timmar

1. Schema Design

Bestäm fästets dimensioner baserat på panelkvantitet (t.ex. 3×4 layout) och markera positioneringslinjer på vägg eller mark.

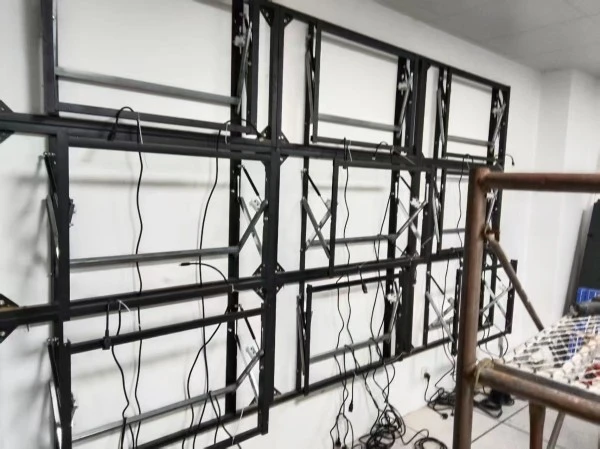

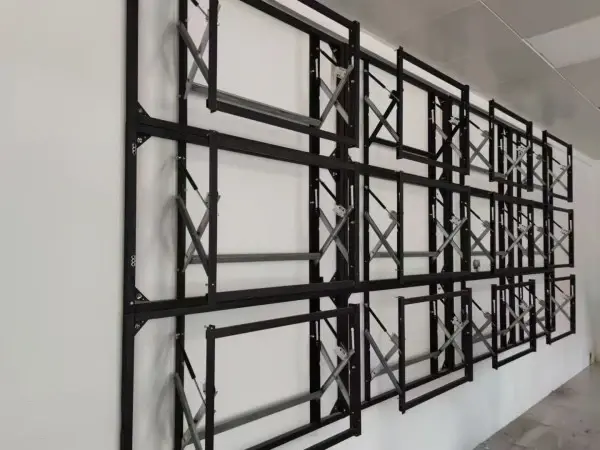

2. Installation av huvudram

(1) Väggmonterad: Montera horisontella balkar (en per rad) fästa på väggen med M10 expansionsbultar med intervall ≤600 mm.

(2) Golvstående: Montera vänster och höger pelare plus nedre tvärstag, fäst till marken med M12 expansionsbultar och förstärk pelarna med diagonalstag.

3. Förinstallera hängplåtar

Fixa finjusterande hängande plattor till VESA-hål på baksidan av 49-tums paneler, och säkerställ horisontell inriktning.

4. Montera paneler

Börja från den nedre raden, rikta in hängplåtskrokar med balkskåror, skjut längs styrsluttningar och fäst bottenspärrarna.

5. Precisionsfinjustering

Justera domkraftsskruvarna med den medföljande insexnyckeln för att uppnå jämna mellanrum och plana ytor.

6. Kabelhantering

Dra ledningarna längs med sidokabelrännor, med dedikerade kabelbindningspunkter bakom varje panel.

7. Slutlig låsning

Dra åt låsmuttrarna på alla enheter och inspektera den övergripande planheten.

Applikationsscenarier

Produktvalsdiagram

FAQ

F1: Kan 49-tums videoväggsfäste göras för böjd skarvning?

S: Standardmodellen är för platt skarvning. Anpassade böjda adaptrar finns tillgängliga för omgivande utställningsskärmar; tillhandahålla radieparametrar på begäran.

F2: Kan skärmlayouten justeras fritt?

A: Ja. Den modulära strukturen stöder flexibla kombinationer med anpassningsbara rader och kolumner.

F3: Kommer att ta bort en enda panel påverka stabiliteten för hela videoväggen?

S: Oberoende klämkonstruktion säkerställer att separat demontering av en panel inte stör resten av strukturen.

F4: Hur länge kommer de justerade luckorna att förbli konsekventa efter finjustering?

S: Vid normal användning bibehåller låsmuttrarna spaltprecisionen i 6 månader utan omjustering; inspektion var sjätte månad rekommenderas.

F5: Vilket är mer stabilt, väggmonterat eller golvstående?

S: Båda har identisk strukturell styrka. Valet beror på väggförhållandena:

• Betong/massiv tegelväggar: Väggmonterad (lägre kostnad)

•Kölväggar av glas/marmor/lätt stål: Golvstående (inga väggskador)

•Tillfälliga och mobila installationer: Golvstående (upprepad montering och demontering)
