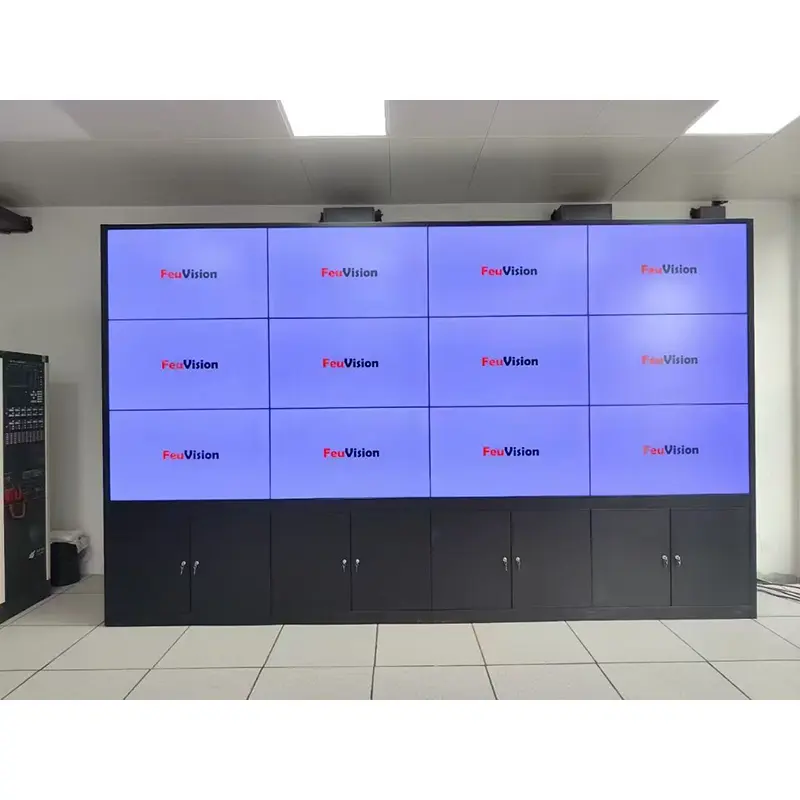

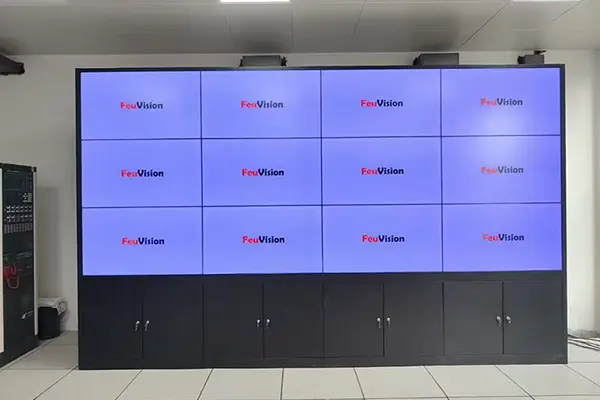

LCD-videoväggfäste

LCD-videoväggfästet är ett modulärt metallstödsystem speciellt designat för LCD-videoväggar, allmänt tillämpat i scenarier för skarvning av flera skärmar inklusive säkerhetsövervakning, konferenscenter, kommersiell reklam och trafikledningscentraler. Tillverkad av höghållfasta kallvalsade stålplåtar med precisionsfinjusteringsmekanismer, den stöder väggmonterad och golvstående installation, med oberoende justering för varje panel för att säkerställa enhetliga skarvgap och plan övergripande yta. Levereras direkt av tillverkaren, OEM-anpassning är tillgänglig.

Tre kärntekniska smärtpunkter lösta

1. Ojämna skarvspalter – 6-vägs finjustering, minsta mellanrum upp till 0,5 mm

2. Långvarig sänkning – Bärande konsoler i botten + flerpunktskraftlager, ingen deformation inom 8 år

3. Svårt underhåll – Oberoende demontering för en panel, byte inom 90 sekunder

Guide för val av modell

Varför välja vårt LCD-videoväggfäste?

1. 6-vägs finjustering för exakt kontroll av skarvgap

Utrustad med vertikala, horisontella och främre 6-vägsjusteringsmekanismer för trimning efter installation. Även med ±5 mm väggborrningsfel kan skarvgap minskas till 0,5–1,5 mm (beroende på skärmramens tjocklek).

Justeringsområde:

•Vertikal:±8mm

•Horisontell:±8mm

• Fram-bak: ±5 mm

2. Modulär ram för flexibel layout

Delad monteringsram med spärrstöd för precisionspositionering:

• En rad liggande layout (1×N)

•Matrixlayout med flera rader (M×N)

• Skarvning av porträttskärm (för digital skyltning)

•Blandad liggande och stående layout

Max enkelpelarhöjd: 4m (ca 6 st 46"/ 4 st 55" paneler)

Obegränsad horisontell förlängning via flera kolumnuppsättningar sida vid sida

3. Oberoende demontering för enkelt underhåll

Varje panel fästs med separata krokar. För felaktigt byte av panel eller inspektion av bakre ledningar:

✅ Inget behov av att demontera intilliggande skärmar

✅Demontering av en person inom 90 sekunder

✅Ingen påverkan på väggens totala stabilitet

4. Nedre lastfästen förhindrar hängning

En enda 55" panel väger upp till 35 kg. Vanliga fästen förlitar sig enbart på bakre hängande, benägna att luta framåt och botten hänga efter långvarig användning.

Detta fäste lägger till bottenlastfästen för att fördela panelvikten till tvärbalkar, med en säker lastkapacitet på 80 kg och noll deformation inom 8 år.

5. Dold kabelhantering för snyggt utseende

Dedikerade kabeldragningskanaler reserverade i ramen för separerade stark- och svagströmsledningar:

HDMI-kablar, nätverkskablar och nätkablar medföljer

Inga synliga ledningar på framsidan av videoväggen

Överensstämmer med standarder för brandkontroll och säkerhetsinspektion

6. Dubbla installationslägen passar alla väggtyper

Tekniska parametrar

Installationssteg (väggmonterad som referens)

2 arbetare krävs; en videovägg med 4 paneler tar cirka 2 timmar

Väggmonterade installationssteg

1. Mätning och positionering: Markera borrpositioner på väggen enligt skarvningslayoutritning, kalibrera med nivåmätare

2. Fixera tvärbalkar: Montera horisontella tvärbalkar (1 per rad) med M10/M12 expansionsbultar, avstånd ≤600 mm

3. Förinstallera hängplåtar: Fixera finjusterande hängplattor på skärmarnas bakre VESA-hål, säkerställ horisontell inriktning

4. Montera skärmar: Börja från nedre raden, skjut in skärmkrokarna i tvärbalkarna och fäst spärrarna

5. Finjustera skarvgap: Justera 6-vägs domkraftsskruvar med insexnyckel för att smala mellanrum till ≤1,0 mm

6. Kabelhantering: Dra alla kablar i trådrännor och dra åt lösa skruvar

7. Starttest: Kontrollera bildkontinuiteten, sätt i bruk efter bekräftelse

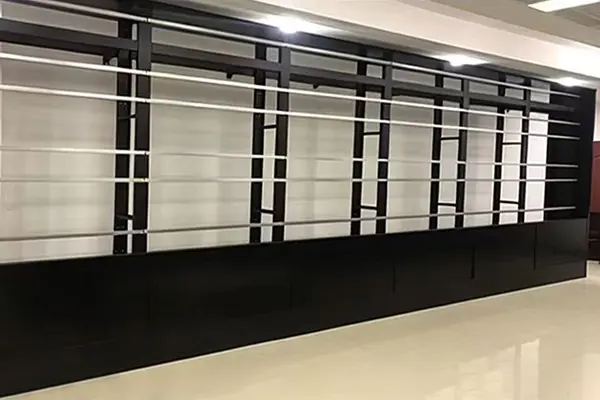

Golvstående installationssteg

1. Montera kolumner: Anslut vänster och höger kolumner med nedre korsstag, installera justerbara fotkuddar

2. Nivåjustering: Vrid fotkuddarna för höjdjustering, kalibrera med nivåmätare

3. Lägg till diagonalstag: Obligatorisk diagonalstag för höjder över 2m för förstärkning

4. Skärmmontering: Följ steg 3–5 i väggmonterad procedur

5. Slutlig låsning: Dra åt alla anslutningsbultar och slå på strömmen för testning

Tillämpliga scenarier

Jämförelse med traditionella fästen

FAQ

F1: Vilka storlekar på videoväggpaneler passar detta fäste?

S: Kompatibel med vanliga 46”, 49” och 55” videoväggpaneler. För andra storlekar (43”, 65”), kolla våra dedikerade modeller eller kontakta för anpassning.

F2: Är det besvärligt att byta ut delvis trasiga paneler?

S: Oberoende hängande design tillåter separat demontering av enskilda paneler utan att påverka stabiliteten för hela videoväggen.

F3: Kan fästet passa böjda LCD-skarvpaneler?

S: Standardvideoväggfästen har platt struktur. Böjda adaptrar krävs för böjda LCD-paneler. Tillhandahåll krökningsradie och skarvningsradian för anpassad bearbetning av krökta armar.

F4: Vad är den maximala skärmbelastningskapaciteten och säkerhetsfaktorn?

A: Designad enpanels belastningskapacitet: 80 kg (destruktiv testbelastning ≥ 160 kg), säkerhetsfaktor ≥ 2,0. Den tyngsta mainstream 55” panelen väger ca 30 kg, 65” upp till 45 kg, båda långt under designgränsen. Kontrollera fortfarande väggens eller markens faktiska belastningskapacitet före installation.

F5: Hur väljer man mellan väggmonterade och golvstående typer?

A:

• Betong / massiv tegelvägg→ Väggmonterad (låg kostnad, platsbesparande)

•Glas / marmor / lätt stålkölvägg (ingen borrning tillåten)→Golvstående (inga dekorskador)

•Mobilanvändning på flera platser→Mobilt vagnfäste (med hjul)

F6: Är den kompatibel med skärmar från andra märken (Samsung/LG/BOE)?

A: Ja. VESA-monteringshål täcker 200×200 mm till 800×600 mm, kompatibelt med över 95 % av 46–55” kommersiella videoväggpaneler på marknaden. Adapterplattor eller anpassad bearbetning tillgängliga för speciella hålmönster.
