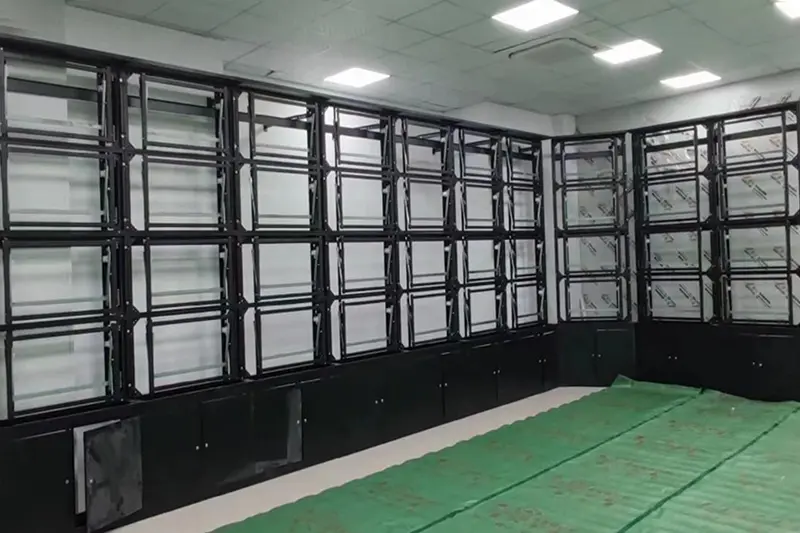

55-tums videoväggsfäste

55-tums videoväggfästet är ett precisionsinstallationssystem konstruerat för att uppnå perfekt visuell inriktning. 55-tums bildskärmsenheter med smal ram är mycket känsliga för sömlikhet; standardfästen lider ofta av återfjädring efter justering eller positionsförskjutningar på grund av temperaturfluktuationer. Denna produkt har en finjusteringsmekanism med dubbla muttrar som inte lossnar, och erbjuder ett justeringsintervall på ±10 mm (vertikalt och horisontellt) och ±6 mm (djup); den ger taktil, exakt kontroll och säkerställer nolldrift när den låses. Den är idealisk för avancerade kommersiella applikationer som kräver sömlösa bilder, som TV-studiobakgrunder, storskaliga digitala konstutställningar på museer och flaggskeppsbutiker med väggar.

Varför en speciell fäste krävs för 55-tums videoväggar

Produktfördelar

✅Kompatibla med tung belastning: Förtjockade profiler och förstärkande ribbor ger 30 % högre enpunktslastkapacitet än 49-tums fästen, fria från sättningar efter långvarig användning.

✅Stabla skarvspalter: Oberoende låsning för varje panel tillsammans med låsmuttrar förhindrar förskjutning orsakad av temperaturförskjutningar och mindre vibrationer.

✅Hög installationstolerans: Horisontella bubbelnivåer förinstallerade på tvärbalkar och styrsluttningar på krokingångar möjliggör enkel montering av tunga 55-tums paneler för en person.

✅Bred kompatibilitet: Stöder VESA 600×400 mm och 800×400 mm hålmönster, kompatibelt med vanliga märken av 55-tums videoväggpaneler.

✅Överlägsen väderbeständighet: Pulverlackering av utomhuskvalitet för användning som delvis utomhus.

Material- och strukturspecifikationer

Nyckeljämförelse med 46-tums och 49-tums fästen

Kärnfunktioner

1. Kraftig tryckbeständig ram anpassad för tunga 55-tums paneler

Huvudbalken antar 2,8 mm kallvalsad stålplåt, och pelartvärsnittet breddas till 60×40 mm (30 % större tvärsnittsarea än 49-tumsfästet). Designad för en enpanelsbelastning på ≥80 kg medan den faktiska panelvikten endast varierar från 25 till 35 kg, ger den tillräcklig säkerhetsmarginal utan böjning, vridning eller sättning under långvarig upphängning.

2. Högprecisions 6-vägs finjustering med anti-rebound-låsning

Vertikalt och horisontellt justeringsområde når ±10 mm, justering fram och bak ±6 mm, överlägset 46-tums och 49-tums modeller. Den dubbla anti-lös mutterstrukturen ger tydlig justeringsåterkoppling och nolldrift efter låsning. Skarvgap förblir stabila under lång tid även med temperaturfluktuationer från -10 ℃ till 50 ℃ eller mindre vibrationer.

3. Anti-torsion hjälpkrokar för att eliminera stor paneltorsion

Höga 55-tums paneler tenderar att vrida sig horisontellt under sin egen vikt, vilket resulterar i ojämna gaphöjder. Två sidostoppar är installerade på baksidan av varje panel för att helt förhindra vridning, vilket säkerställer höjdskillnad i båda ändarna av skarvgap≤0,3 mm.

4. Dubbla monteringslägen: Väggmonterad och golvstående

•Väggmonterad: För betong- och massiva tegelväggar, fäst med M12 expansionsbultar (större än M10 bultar används för 46/49-tums fästen)

•Golvstående: Utrustad med valfria kraftiga, justerbara fotkuddar och bottenstag för att stoppa pelare från att luta utåt, lämplig för platser där väggborrning inte är tillgänglig

5. Underhållsdesign för snabb demontering som kan användas av en person

Dubbellagers övre och undre krokar med styrslutningar förbinder hängplattor och tvärbalkar. Paneler kan tas bort genom att lyfta 10 mm uppåt och sedan dra utåt, som kan användas av en enda arbetare. Underhållsöppningar är reserverade på fästets baksida för bekväm kabel- och urkoppling.

6. Utomhus-klass väderbeständighet för semi-utomhus scenarier

Pulverlackering av utomhuskvalitet klarar ett 120-timmars saltspraytest (mot 72 timmar för vanliga konsoler). Tillämplig på utrymmen som är delvis utomhus som trafikinformationskiosker, utomhusreklamskärmar och takfot på stadion, motstår rost och blekning.

Installationssteg

Två arbetare krävs; installationen av ett set med 4 paneler tar 2,5–3 timmar (30 % längre än mindre storlekar på grund av tyngre vikt)

1. Undersökning på plats

Mät väggmått, bekräfta väggtyp (betong/massiv tegel/lättvägg), bestäm layoutplan (t.ex. 3×3) och markera rammonteringspositioner.

2. Fixering av huvudram

•Väggmonterad: Installera horisontella balkar (en per rad) fästa på väggar med M12 expansionsbultar på avstånd ≤600 mm

•Golvstående: Montera vänster och höger pelare plus nedre tvärstag, fäst till marken med M12 expansionsbultar och förstärk pelare med diagonalstag

Kalibrera horisontella och vertikala nivåer upprepade gånger med en nivåmätare för att garantera en stabil bas.

3. Förmontera hängplattor

Fäst finjusterande hängande plattor i VESA-hålen (600×400 eller 800×400) på baksidan av 55-tums paneler och håll plattorna horisontella.

4. Montera panelerna en efter en

Börja från den nedre raden, skjut in panelkrokarna i balkhålen via styrsluttningar och fäst bottenspärrarna. Två arbetare rekommenderas att lyfta tunga 55-tums paneler och rikta in krokar.

5. Precisionsfinjustering

Justera 6-vägs domkraftsskruvar (vertikal/horisontell/fram-bak) med den medföljande insexnyckeln, använd anti-torsionsstopp för att säkerställa horisontella mellanrum med målskarvningsgap ≤0,5 mm.

6. Kabelhantering

Dra ledningarna längs sidokabelrännor, separera stark- och svagströmskablar och använd bakre underhållsöppningar för senare underhåll.

7. Slutlig låsning

Dra åt dubbla anti-lösa muttrar på alla enheter och inspektera fullständigt stabiliteten.

8. Starttest

Slå på och felsök skärmeffekter; tas i bruk när skarvningsprestanda uppfyller kraven.

Applikationsscenarier och rekommenderade konfigurationer

FAQ

F1: Kan panelernas horisontella nivå justeras individuellt efter montering?

A: Ja. Varje panels hängande platta är individuellt utformad med vertikal och horisontell finjustering; positioner kan modifieras via domkraftsskruvar även efter installation.

F2: Kan skarvningsdimensioner anpassas efter platsförhållandena?

S: Modulär struktur stöder fri kombination av rader och kolumner för att bygga videoväggmatriser av alla storlekar som projektet kräver.

F3: Kommer 55-tums videoväggfästet att deformeras eller lossna vid långvarig, daglig användning?

S: Premium stålmaterial plus skyddande beläggning förhindrar strukturell deformation och lossning under normala inomhusförhållanden.

F4: Vilka verktyg krävs för installation?

S: Slagborr / elektrisk hammare (12 mm & 14 mm borr), nivåmätare, 8–10 mm skiftnyckel, 4 mm/5 mm insexnyckel, måttband, märkpenna.

F5: Kan 55-tumsfästet användas omväxlande med 49-tums / 46-tums fästen?

S: Utbyte rekommenderas inte. 55-tums paneler väger 30 % mer och är cirka 15 cm högre med en annan tyngdpunkt. Denna konsol har riktade uppgraderingar: tjockare helljus (2,8 mm vs 2,0 mm), bredare pelartvärsnitt (60×40 mm vs 50×30 mm), större justeringsintervall (±10 mm vs ±6 mm) och M12 expansionsbultar (mot M10). Dedikerade modeller rekommenderas starkt.
