LCD 100-tums vertikalt hydrauliskt fäste

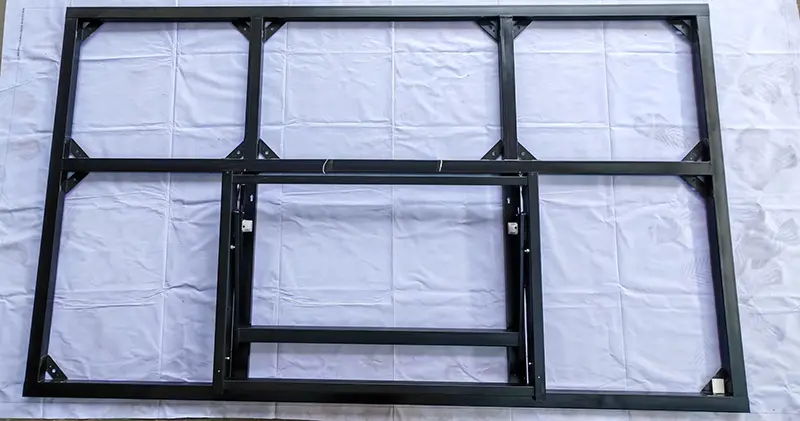

LCD 100-tums vertikala hydrauliska fäste är ett extra kraftigt stödsystem designat för 100-tums LCD-gigantiska skärmar (även kompatibel med 102/105-tums modeller). Till skillnad från fästen för 98-tums och mindre skärmar, väger en bar 100-tums skärm vanligtvis över 130 kg och är nästan 2,2 meter hög, vilket inte kan bäras säkert av enbart väggmontering. Denna produkt har en hybridstruktur som kombinerar extra väggbärande och golvstöd. Den mesta vertikala lasten överförs till marken, medan väggen endast tjänar till att förhindra tippning och fixera positionering.

Material & Hantverk

1. Huvudram:

Förtjockade och breddade kallvalsade stålplåtar med förstärkningsribbor för högre belastningskapacitet och vridmotstånd utan deformation.

2. Hydraulsystem:

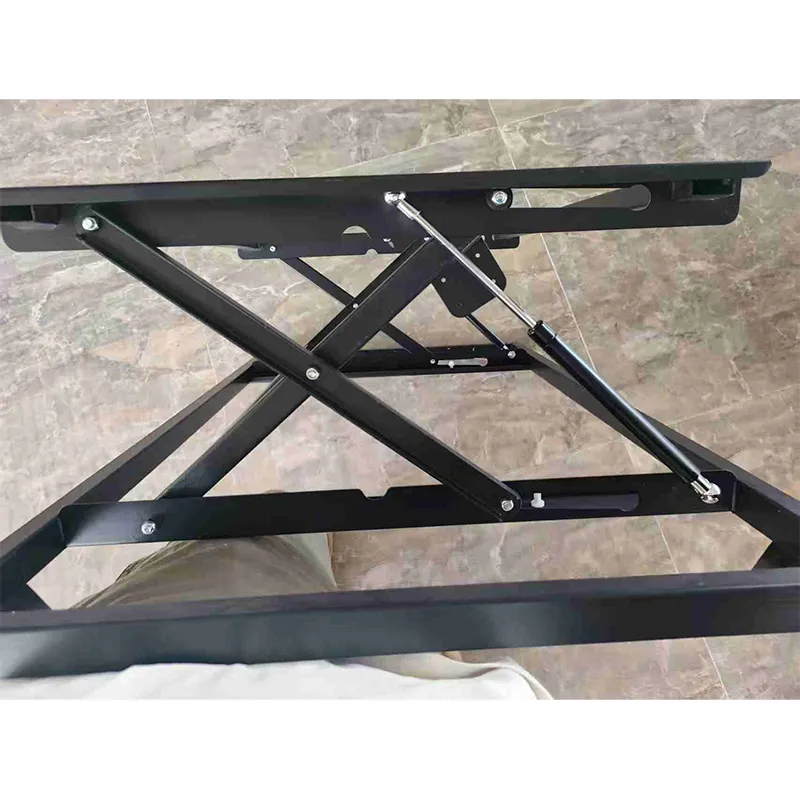

Dubbla hydrauliska dämpningskomponenter av industriell kvalitet ger jämnt stöd, mjuka lyft och tyst buffring.

3. Hängplatta:

Anpassad breddad VESA vertikal hängande platta för 100-tums skärmar, kompatibel med standard monteringshål för stora skärmar.

4. Säkerhetsskydd:

Flera anti-fall spärrar plus halkskyddande stötdämpande gummikuddar för att förhindra oavsiktlig fall.

5. Fästbeslag:

Nationell standard förtjockade och förlängda expansionsbultar för att jämnt fördela väggspänningen för fastare installation.

Produktfördelar

1. Anpassad för gigantiska skärmar:

Optimerad exklusivt för 100-tums vertikal montering, mer stabil och välpassad än universalfästen.

2. Arbetsbesparande hydraulsystem:

Enkel justering för att skydda skärmen och dess portar.

3. Låg underhållskostnad:

Snabb demonteringsdesign som kan användas utan professionella tekniker.

4. Utrymmesbesparande:

Väggnära vertikal design med minimalt horisontellt fotavtryck, perfekt för lobbyar, korridorer och utställningshallar.

5. Bred tillämplighet:

Arbetar för konferenser, utställningar, köpcentra, sjukhus, statliga kontor, mediebranscher med mera.

Jämförelse av drifts- och underhållskostnader med traditionella fästen

Väggkrav och installationsspecifikationer

Kritisk säkerhetsvarning

En 100-tums skärm väger mer än 90 kg. Felaktiga väggtyper kan orsaka att skärmen faller, vilket resulterar i egendomsförlust och personskada.

Tillåtna väggtyper (alla krav måste uppfyllas samtidigt)

Förbjudna väggtyper (installation strängt förbjudet)

Nödvändiga verktyg och antal installatörer

Installationssteg

1. Vägginspektion: Kontrollera att väggen är solid betong eller tegel med kvalificerad tjocklek.

2. Positionering och markering: Använd en lasernivå för att rita den vertikala mittlinjen och markera 8 borrpunkter.

3. Borrning & hålrengöring: Borra hål på djup ≥100 mm med en elektrisk hammare, rensa bort skräp och sätt i M10 expansionsrör.

4. Sockelfixering: Montera väggsockeln, dra åt 8 expansionsbultar steg för steg och kontrollera vertikaliteten.

5. Installation av VESA hängplatta: Fäst den vidgade VESA-plattan på baksidan av 100-tumsskärmen (kompatibel med hålmönster 600×400, 800×600, 900×600).

6. Förberedelser för skärmupphängning: Inspektera hydrauliska stänger och säkerhetsspärrar; justera lyftplattformen till installationshöjd.

7. Montera skärmen: Två arbetare lyfter skärmen medan en operatör styr krokarna så att de kommer i linje med bottenhålen och sänks långsamt.

8. Lås säkerhetsspärrar: Fäst huvudspännen, sidosäkerhetslås och handvridna anti-lutningsskruvar i följd.

9. Kabelhantering och justering: Dra kablarna in i det magnetiska kabelfacket och justera lutningsvinkeln till optimal visningsposition.

10. Slutinspektion: Skaka skärmen för att bekräfta att den inte är lös och kontrollera alla spärrar.

Tillämpliga scenarier

Företagskontor

Stora skärmar för konferensrum, välkomstskärmar i receptionen, utställningsväggar för företagskultur

Kommersiell display

Mall reklamskärmar, märkesutställningar demoskärmar, butiks digitala affischskärmar

Regering och offentliga tjänster

Informationsskärmar i statliga salar, sjukhusguideskärmar, vägledningsskärmar för utställningslokaler

Media och livestreaming

Vertikala jätteskärmar för livestreaming av kort video, visningar av självmediainnehåll, studioinformationsskärmar

Utbildning och träning

Campus bulletinskärmar, utbildningsrumsdemoskärmar, interaktiva displayer för utbildningsinstitutioner

FAQ

F1: Vilken är den maximala lastkapaciteten för denna 100-tums vertikala konsol?

S: Byggd med förtjockade breddade stålplåtar och dubbla hydrauliska stöd, når dess maximala belastning 130 kg, vilket helt täcker vikten av alla typer av 100-tums stora skärmar.

F2: Kommer den vertikalt monterade 100-tumsskärmen att tippa framåt på grund av en framåtflyttad tyngdpunkt?

S: Den har en speciell bakåtförspänd gravitationsstruktur med bakåtförskjutna hängande plattor för att flytta lasten inåt, vilket eliminerar framåtlutning och kantförskjutning.

F3: Vad är avståndet mellan skärmen och väggen efter vertikal installation?

S: Vägggapet är endast 60 mm–85 mm, ultratunt och utrymmesbesparande med ett snyggt, minimalistiskt utseende.

F4: Är fästet benäget att deformeras under transport?

S: Den har integrerade stämplade strukturella delar, helförstärkt förpackning och hörnhårt skydd, med stark kompression och fallmotstånd för att undvika deformation under transport.

F5: Hur döljer man kablar och lägger till nya ledningar senare?

S: Fästet kommer med ett inbyggt magnetiskt kabelfack (60 cm B×120 cm H×4 cm D) som rymmer 4 HDMI-kablar, 2 nätkablar och 2 nätverkskablar. Locket är magnetiskt fäst och verktygsfritt att öppna. För att lägga till eller byta ut kablar: dra upp luckan, placera nya kablar inuti och stäng luckan – borttagning av skärmen är onödig.

F6: Kan den monteras horisontellt? Stöder den horisontell nivåjustering?

S: Denna modell stöder endast vertikal montering, med dess struktur optimerad för vertikal skärmgravitationsfördelning. Om växling mellan horisontell och vertikal orientering behövs, köp vårt roterande fäste. För horisontell uppriktning: kalibrera med en lasernivå under basinstallation; fin horisontell justering (±2°) är tillgänglig efter skärmmontering.

F7: Är fästet stötsäkert och lämpligt för jordbävningsutsatta regioner?

S: Den har klarat vibrationstester som simulerar jordbävningsfrekvenser med magnitud 8, utan att skärmen faller eller har lösa spärrar. Antilyftbafflarna och halkskyddsgummikuddarna i den sexfaldiga säkerhetslåsdesignen är speciellt optimerade för vibrationsmiljöer. Den är tillämplig på seismiska zoner inklusive Japan, Taiwan, Chile, Turkiet och Kalifornien, USA.
